慕藤光變倍鏡頭憑借其靈活的可變焦距，能夠在不改變工作距離的情況下實現視野的縮放，極大地提升了圖像采集的效率和精度。
光學鏡頭：視覺成像的“智慧之眼”
在工業自動化、安防監控、醫療影像等高精度應用領域，光學鏡頭作為核心組件發揮著不可或缺的作用。以工業自動化領域為例，機器視覺技術已成為智能制造的關鍵支撐，其應用場景涵蓋定位、測量、檢測、識別等核心功能，廣泛應用于3C電子、半導體、汽車制造、紡織、煙草、制藥、包裝、交通及物流等眾多行業，為工業生產效率與質量控制提供重要保障。
機器視覺就是用機器代替人眼來做測量和判斷，其中，相機鏡頭作為光學成像的核心部件，承擔著類似"人眼"的關鍵角色。根據應用場景與功能需求的不同，機器視覺鏡頭可細分為CCTV鏡頭、FA鏡頭、變焦鏡頭、遠心鏡頭、變倍鏡頭及顯微物鏡等多個品類，各類型鏡頭在分辨率、視場角、景深、畸變控制等性能指標上各具特點，共同構建起完整的機器視覺光學解決方案。
02
選型解析：慕藤光變倍鏡頭關鍵參數與選型策略

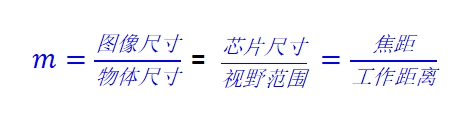

變倍鏡頭憑借其靈活的可變焦距特性，可在固定工作距離下實現視野的無級縮放，顯著提升了圖像采集的效率與精度，成為工業視覺領域的重要解決方案。然而，面對市場上品類繁多、性能各異的鏡頭產品，用戶往往面臨選型困境——不同鏡頭在分辨率、畸變控制、景深范圍等關鍵性能指標上存在顯著差異，如何基于具體應用場景（如檢測精度、視野范圍、工作環境等核心需求）選擇最優解決方案，成為了許多用戶面臨的難題。在機器視覺領域，多數行業客戶能夠熟練運用光學公式：
準確計算FA鏡頭焦距及遠心鏡頭倍率，并據此完成常規鏡頭的選型工作。然而，當面對技術復雜度更高的變倍鏡頭時，選型過程往往面臨顯著挑戰——其獨特的光學特性與多維度的性能參數，使得傳統選型方法難以直接套用。基于此，本文將為您詳細解析變倍鏡頭的關鍵參數和選型要點，助您輕松找到視覺成像的“最佳拍檔”。在變倍鏡頭選型過程中，明確應用需求是確保系統性能與成本最優化的首要步驟。這一過程需要從多個維度進行系統性分析，以確保所選鏡頭能夠精準匹配實際應用場景的核心要求。具體而言，需求定義涵蓋以下關鍵維度：?目標物體尺寸和檢測精度：這是選型的基礎，直接影響鏡頭放大倍率與相機分辨率的匹配。目標物體的尺寸決定了成像的視野范圍，而檢測精度則要求鏡頭具備足夠的分辨能力以捕捉細微特征。例如，在高精度檢測場景中，可能需要高倍率鏡頭與高分辨率相機的組合，以確保細節的清晰呈現。?視野范圍（FOV）：視野范圍是指鏡頭能夠覆蓋的目標區域大小，需結合目標物體的尺寸、鏡頭焦距以及相機傳感器的尺寸進行綜合考量。較大的視野范圍適用于需要捕捉大范圍場景的應用，而較小的視野范圍則更適合高精度局部檢測。?工作距離（WD）：工作距離是指鏡頭前端到被測物體之間的距離，這一參數直接影響鏡頭的焦距選擇與安裝布局。不同的應用場景對工作距離的要求各異，例如在空間受限的環境中，可能需要短工作距離鏡頭，而在需要遠距離檢測的場景中，則需選擇長工作距離鏡頭。?環境因素：包括光照條件、溫度、濕度等外部變量，這些因素對鏡頭的材質選擇、鍍膜設計以及防護等級提出了特定要求。例如，在高溫或高濕環境中，需選擇耐候性強的鏡頭；而在低光照條件下，則需選擇大通光量的鏡頭以確保成像質量。?預算約束：變倍鏡頭的價格區間較大，不同品牌與型號在性能與成本上存在顯著差異。用戶需根據項目預算，在性能需求與成本控制之間找到平衡點，以實現投資回報的最大化。在光學成像系統的設計與選型過程中，變倍鏡頭作為核心光學組件，其關鍵性能參數的合理選擇直接影響成像質量和系統性能。在明確應用需求后，需要重點關注以下核心性能參數：?變倍范圍（Zoom Range）：該參數決定了鏡頭的變倍能力范圍，通常以最小倍率和最大倍率表示，如0.7x-4.5x。選擇時需考慮實際應用場景的觀察需求，過大的變倍范圍可能導致光學性能下降，過小則可能限制使用靈活性。?放大倍率（Magnification）：與視野（FOV）和傳感器尺寸密切相關，表示圖像與實際物體的比例關系。計算公式為：放大倍率=芯片尺寸（一般按最短邊/視野范圍。需要根據檢測精度要求和視野范圍進行權衡選擇。?分辨率（Resolution）：以每毫米線對（lp/mm）表示，決定了鏡頭能夠分辨的細節程度。?工作距離（Working Distance）：指鏡頭前端到被觀測物體的距離，需要與實際應用場景相匹配。
?接口類型（Mount Type）：常見的有C接口（17.526mm法蘭距）、F接口（46.5mm法蘭距）等機械接口標準。選擇時需要確保與相機接口的機械兼容性和光學匹配性，同時考慮未來升級的兼容性。
?數值孔徑（NA，Numerical Aperture）：該參數直接影響鏡頭的通光量和景深特性。數值孔徑越大，通光量越大，但景深越小。計算公式為：NA = n×sinu，其中n為介質折射率，u為光物體在出射光孔上產生的半角。
?畸變（Distortion）：表示鏡頭成像的幾何變形程度，通常以百分比表示。常見類型包括桶形畸變和枕形畸變，一般要求畸變率≤0.1%。對于精密測量應用，建議選擇畸變率≤0.05%的鏡頭，數值越小越好。此外，在實際選型時還需考慮環境適應性、機械穩定性、鏡頭的清潔、保養和維修便利性等。在選擇時進行實地測試，通過分辨率測試卡、畸變測試圖等專業工具驗證實際性能，確保滿足具體應用需求。同時，要考慮未來可能的升級需求，預留適當?shù)募夹g余量。
03
實例應用：慕藤光變倍鏡頭選型步驟

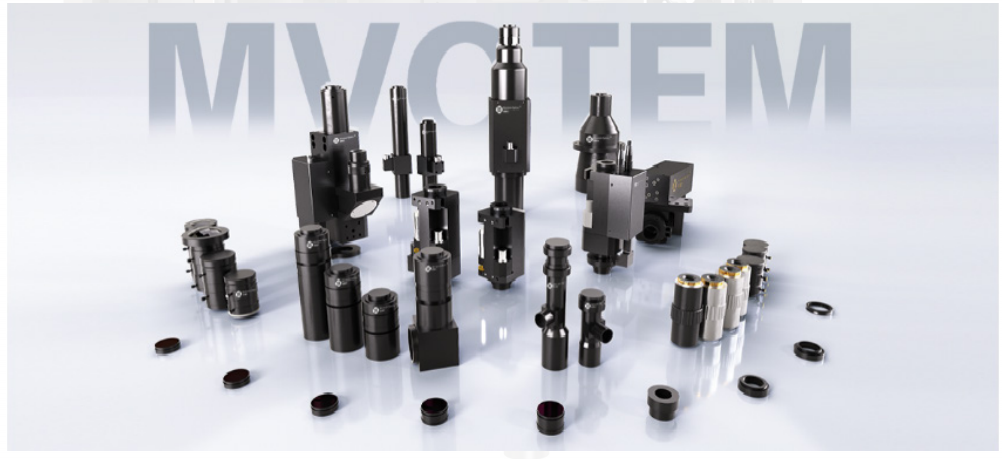

慕藤光作為光學鏡頭領域的領軍企業，自成立以來已深耕光學領域超過14年，在自動變倍鏡頭這一細分賽道上，慕藤光成績斐然，在機器視覺市場占有率穩居前列，毫無爭議地成為行業內的標桿產品。變倍鏡頭作為慕藤光智能成像光學系統中的核心組件，其常用的結構主要由三部分組成：鏡管、變倍主體和附加鏡。其中，變倍主體的選擇直接影響到鏡頭的放大倍率和成像效果。是否需要使用鏡管和附加鏡，取決于具體的放大倍率需求。在實際應用中，用戶可以根據不同的工作場景和成像要求，靈活搭配鏡管和附加鏡，以實現最佳的視覺效果。在鏡管方面，慕藤光提供了多種規格供用戶選擇，包括0.35X、0.5X、0.67X、1X、1.5X和2X等常用型號。

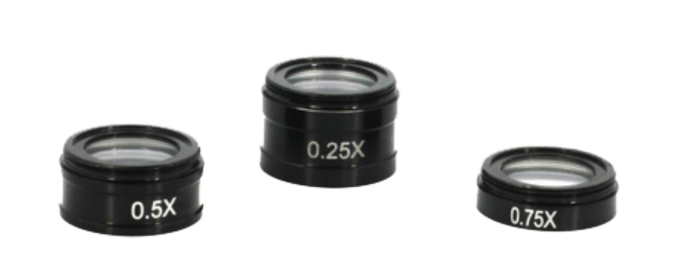

而常用的附加鏡有0.25X、0.5X、0.75X、1.5X和2.0X等規格。附加鏡的使用可以進一步擴展鏡頭的倍率范圍，特別是在需要更高或更低倍率的場景中，附加鏡的作用尤為關鍵。
慕藤光常用變倍主體有7比的0.7X-4.5X，12比的0.6X-7.2X，7比和12比管鏡不能混用，無法調同焦；7比的0.7X-4.5X搭配不同慕藤光鏡管（0.35X-2X）、附加鏡（0.25X-2.0X）可以做到最大變倍范圍為：0.06125X-18X；12比的0.6X-7.2X搭配不同管鏡（0.35X-2X）、附加鏡（0.25X-2.0X）可以做到最大變倍范圍為：0.0525X-28.8X；而慕藤光SR超分辨變倍鏡頭具有更大變倍比：基礎倍率范圍 0.6X - 7.2X，基礎變倍比 12:1，經與不同物鏡、管鏡組合，最大變倍比可擴展至 192:1（非連續變倍），相比其他產品變倍范圍更具優勢。

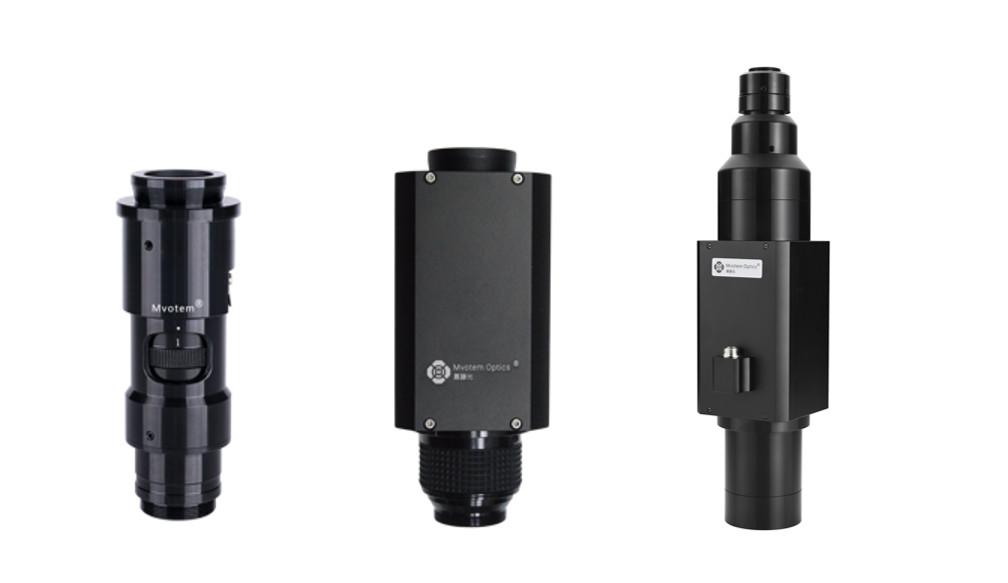

圖：慕藤光手動變倍主體、導軌自動變倍主體與SR超分辨率變倍主體在變倍鏡頭選型時，我們根據：放大倍率M=管鏡倍數*變倍主體倍數*附加鏡倍數，可以計算出變倍鏡頭實際倍數，根據我們所需要的變倍鏡頭的變倍范圍，選擇合適的管鏡、變倍主體、附加鏡。
圖：放大倍率M=管鏡倍數*變倍主體倍數*附加鏡倍數為了更好地理解變倍鏡頭的選型過程，我們以實際案例進行分析：需要檢測焊點，小視野4mm左右， 大視野為25mm 左右，相機為40萬像素（720*540），相機芯片靶面1/2.9”，像元尺寸6.9um，光源用環形光，不需要同軸點光源，工作距離無要求。
首先根據芯片尺寸計算芯片長邊=720*6.9um=4.968mm，芯片短邊=540*6.9um=3.726mm。Step2：根據所需視野計算確定倍率范圍（我們一般按短邊滿足最大最小視野）最大倍：最小視野4mm，根據短邊計算放大倍數M=3.726mm/4mm=0.9315≈0.9X。最小倍：最大視野25mm，根據短邊計算放大倍率M=3.726mm/25mm=0.14904≈0.14XStep3：根據倍率范圍0.14X-0.9X，選擇變倍主體和搭配的鏡管、附加鏡倍率因最大視野和最小視野所需要的倍數差距較大，選擇0.6X-7.2X變倍主體，管鏡如果是1X的話，不加附加鏡時最小倍率為0.6X，即使用0.25X附加鏡，最小倍數也只能做到0.15X，所以我們選擇0.5X管鏡。最終選擇0.5X管鏡+0.6-7.2X主體+0.25X附加鏡，鏡頭范圍為：0.08X-0.9X，可以滿足要求。變倍鏡頭的選型是一個需要綜合考慮多方面因素的過程，如果有景深或其他要求，需另外考慮更多因素，只有明確自身需求，了解關鍵參數，進行對比，才能選擇到最適合的鏡頭，為您的圖像采集工作保駕護航。慕藤光提供專業的選型服務，幫助您根據具體應用需求精準匹配最適合的光學鏡頭和系統，讓您的項目事半功倍，輕松實現高效、精準的視覺系統配置。
